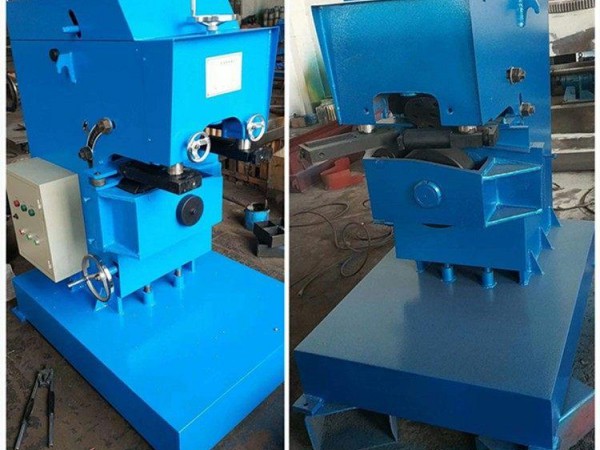

河南开封坡口切割机器 45度角焊接倒角机图片供应
浙江杭州铡铣式倒角机 电动坡口机 自动行走平板坡口机
安徽合肥钢板直板坡口机 大型焊接倒角机自动行走式
GD-20倒角机的技术参数：
型号：GD-20倒角机
外形尺寸：1240*940*1500mm
电机型号:y112m-4 4kw/1440y/min
主轴转速:7.7y/min
钢板抗拉强度:δb(kgf/mm2) < 40
钢板举例: a3钢板 16mn钢板 1cr18nigji钢板
宽度:wmm 20 16 12
进料速度:vm/min ∽2.9
厚度:45h(mm)
适用钢板厚度:6-45mm
大斜边宽度 :20/16/12mm
直边 :2mm
坡口角度范围:25-55
滚刀直径:200mm
电机功率:4kw
GD-20倒角机的机体结构：
稻香GD-20台式倒角机：由机体、外角倒角工作台、定位托台、内角倒角工作台、内角转动刀头、外角转动刀头、电动机和传动机构组成，在机体水平上板上垂直安装内、外角转动刀头，其下端轴部设置传动机构，垂直升降的内角倒角工作台中心的内角刀头露孔中露出内角转动刀头，位于上述外角转动刀头正上方定位托台下侧的凹槽与外角倒角工作台的外角刀头露孔相结合，端面上构成外角转动刀头露出的外角刀头露孔，外角倒角工作台与机体水平上板之间设置升降装置，使外角倒角工作台垂直升降，以使外角刀头露孔中外角转动刀头露出可以调节。
GD-20倒角机的工作原理：
GD-20倒角机利用滚动剪切的原理，在滚刀旋转带动钢板前进的相对运动中，将钢板的边角切除，能满足钢板、不锈钢板及16Mn板等焊接前的坡口需要，加工的坡口尺寸正确，表面光洁。同气割开坡口的方法相比，能耗低，坡口速度快（为气割的三倍以上），且不需清毛刺。
GD-20倒角机的使用说明：
GD-20滚剪倒角机出厂前均已经整机调试，安装时，只需按通电源，开车前观察刀具是否与其他东西相碰，然后空车运行，如方向正确，即可投入使用。对于宽大，笨重的工件，根据具体情况，可在二端加设专用架子，用于搁置工件，架子上应装有滚轮，使工件能滑动，否则容易损坏刀具。
